Platinen VC1

Da die original LG Front-Platine natürlich nicht hinter die Braun Blende passt, müssen die Taster und das Display entsprechend versetzt werden. Damit die Bauteile an der neuen Position entsprechend eingebaut werden können, wurden für diesen Zweck zwei neu Platinen entwickelt.
Braun Atelier VC1 Infrarotplatine und Ein-/Austaster
Braun Atelier VC1 Display Platine
Infrarot und Ein/Aus Platine:
Auf der Platine sitzt das Infrarotauge für die Fernsteuerung. Ebenfalls ist hier der Ein-/Ausschalter untergebracht. Verwendet wird der original Schalter des T2. Das Infrarotauge stammt vom LG Receiver und wird entsprechend hierher versetzt.
Die Displayplatine:
Diese Platine nimmt das original Display und die vier Fronttaster auf. Das Display stammt vom LG Receiver und wird hier eingelötet. Die vier Microtaster stammen vom T2.

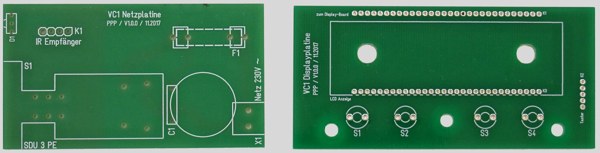

Braun Atelier VC1 Platinen geätzt
Braun Atelier VC1 LG Frontplatine
MPE_Garry_332-1-032-0-F-XS0-0700
Die fertigen Platinen nach der Herstellung.
LG Frontplatine:
Von dem original Receiver wird das Display und der IR-Empfänger ausgelötet. Dieser findet auf der neuen Platine seinen Platz.

Auf die Platine kommt an die Stelle des ausgelöteten Displays eine Stiftleiste im Rastermaß 2mm, z.B.: MPE Garry 332-1-032-0-F-XS0-0700.

Damit können dann die beiden Platinen einfach mit einem passenden Kabel verbunden werden.
Braun Atelier VC1 Power Platine bestückt
Braun Atelier VC1 Display Platine bestückt
Die fertig bestückten Platinen:
Der Netzschalter und die Taster stammen vom original Braun Gerät, das Display und der IR-Empfänger wurden von der LG Frontplatine ausgelötet und übernommen.
Die neue Displayplatine bekommt ebenfalls eine Stiftleiste
Braun Atelier VC1 Display Seite
Braun Atelier VC1 Display Seite
Anmerkung:
Im Nachhinein hat sich heraus gestellt, dass die original Microtaster nach dem aus- einlöten nicht mehr funktionierten. Daher habe ich diese durch neue Microtaster ersetzt. Der Taster und dessen Druckpunkt ist entsprechend der gleichen Höhe der alten Braun Taster eingelötet.
